Allen & Heath AR2412
Audio Rack - Allen & Heath AR2412

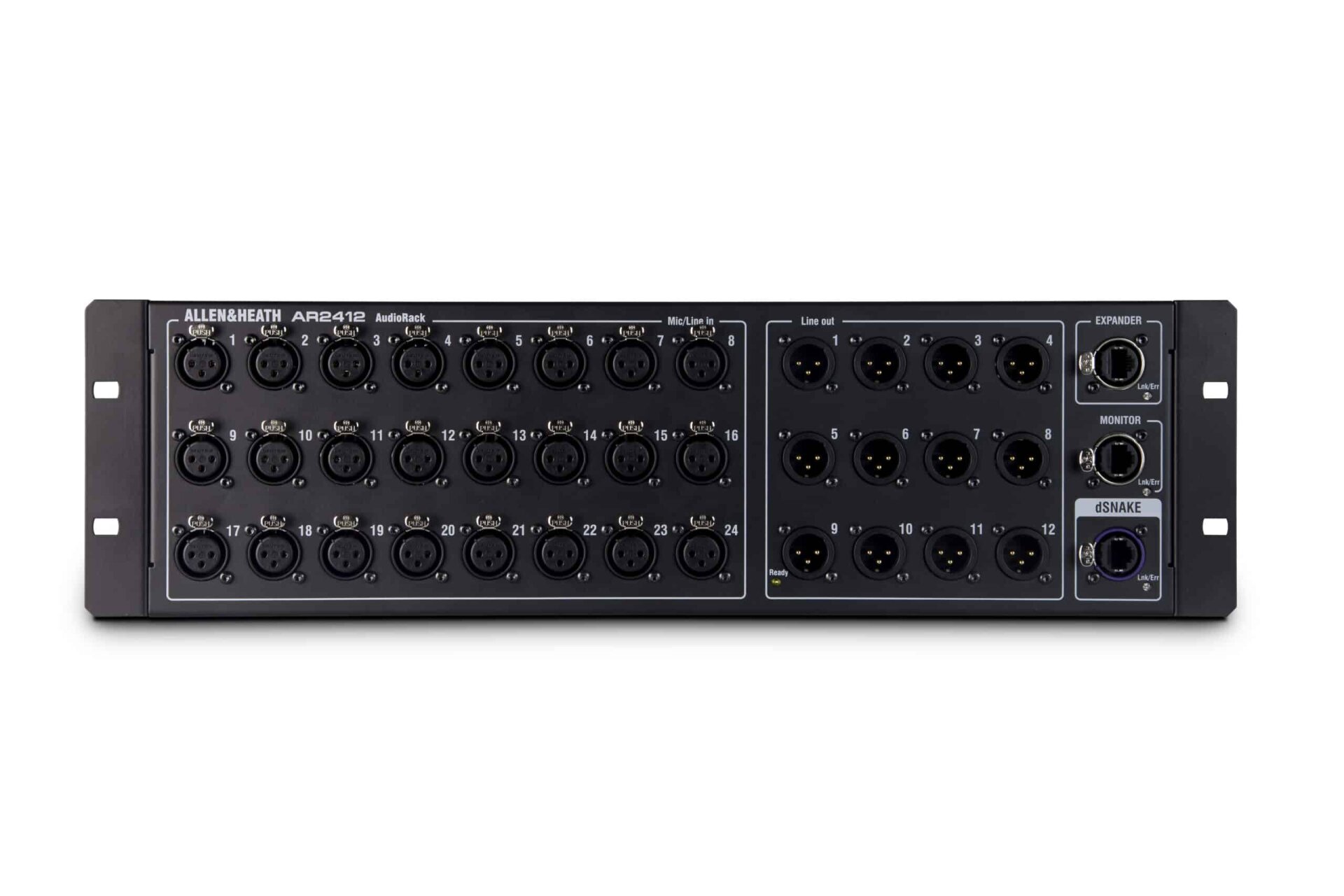

Features:
- 24 XLR Mikrofon / Line Eingänge
- 12 XLR Line Ausgänge
- CAT 5 Ein/Ausgänge
- Aviom Monitor Ausgang
- Format: 19"/3 HE
- kompatibel mit SQ-Mixern
- kompatibel mit Qu-Mixern
- kompatibel mit Avantis-Mixern
- kompatibel mit AHM-Audio-Matrix-Prozessoren
- Eingangsimpedanz: >4kΩ (Pad out), >10kΩ (Pad in)
- Betriebstemperatur: 0° C bis 3
- Mikrofon-/Line-Kanalrauschen: 20-20kHz
- Mic Ein: -127dB mit 150Ω Quelle
- Abmessungen (B x H x T): 483 x 137 x 220 mm
- Gewicht: 5 kg

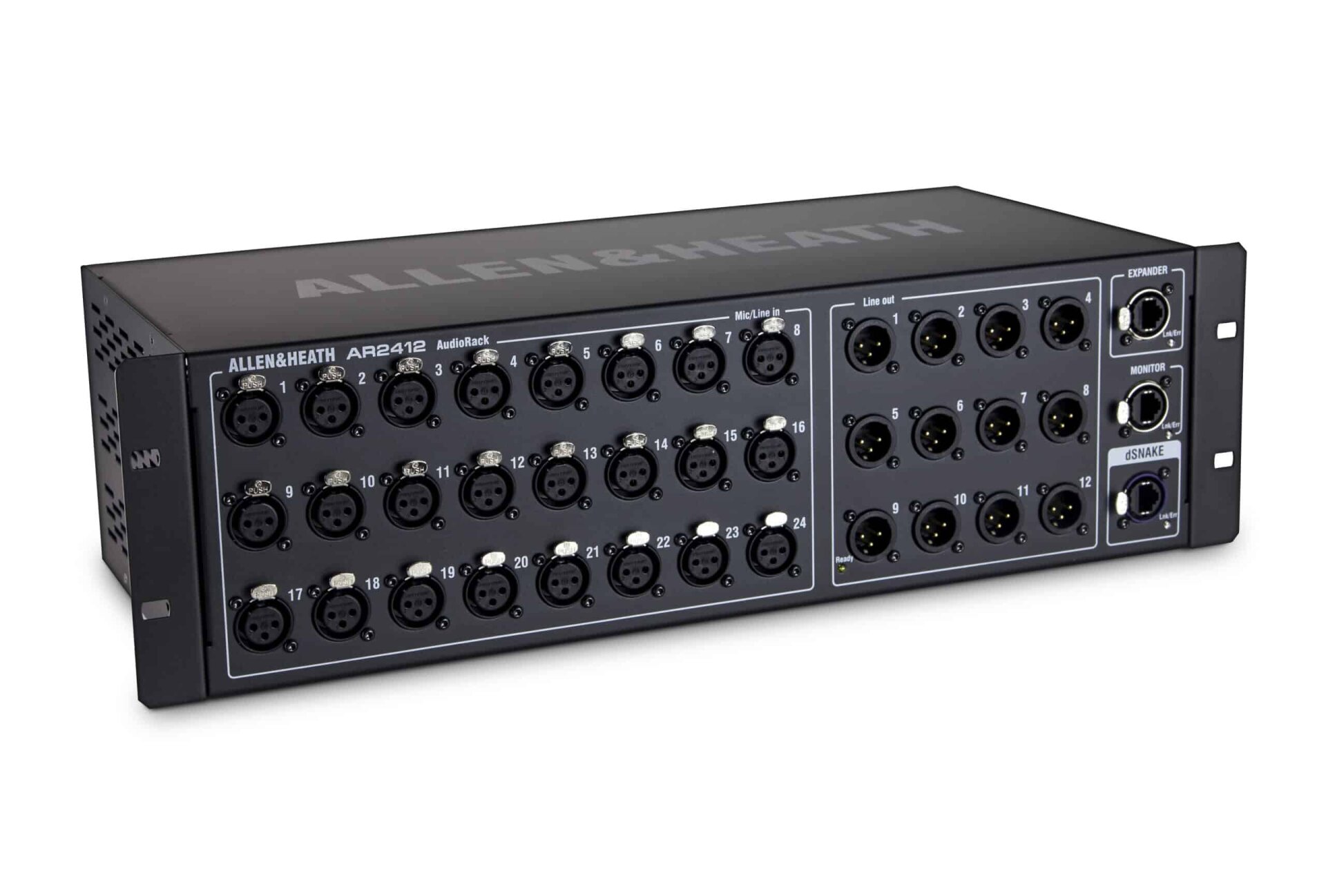

Das Allen & Heath AR2412 Audio-Rack ist eine digitale Stagebox, mit der sich Allen & Heath-Digitalmischpulte um 24 fernsteuerbare Mikrofon-Preamps und zwölf Line-Ausgänge (XLR-Anschlüsse) erweitern lassen.
Die Verbindung zwischen AR2412 und Mischpult erfolgt mit handelsüblichen Cat5-Netzwerkkabeln, zudem stehen zwei weitere Netzwerkanschlüsse zur Verfügung.
Ein Expander-Ausgang zum Anschluss eines zweiten Audio-Racks und ein Monitorausgang für das Allen & Heath Monitoring-System "ME".
Das AR2412 benötigt drei Höheneinheiten und ist für den Einbau in ein Rack prädestiniert.
24 Mikrofon-Vorverstärker
+60 dB Verstärkung mit -20 dB Pad für Line-Pegel-Quellen.
12 Line-Ausgänge
Symmetrische, relaisgeschützte Line-Ausgänge auf XLR.
Expander- und Monitor-Ports
Dedizierte Ports für den Anschluss an einen AR84 oder AB168 und an das ME Personal Mixing System.
Plug-and-Play-Funktion
Keine Konfiguration erforderlich, schließen Sie es einfach an Ihr Mischpult an und schon kann es losgehen. Firmware-Updates werden automatisch vom Mischpult durchgeführt.
Der AR2412 kann bis zu 100 m vom Mischpult entfernt aufgestellt werden, um maximale Flexibilität bei der Positionierung zu gewährleisten, und verfügt über Rack-Ohren für die Montage in einem 3U-19-Zoll-Rack.
Das Gerät wird über ein einzelnes Cat5-Kabel mit dem Mischer oder dem vorgeschalteten Expander verbunden. Ein zweiter Port ist für die Verkettung mit einem anderen kompatiblen Expander oder für den Anschluss an ein ME Personal Mixing System vorgesehen.
Kompatibilität und Kabel
Der AR2412 verwendet das 48kHz dSnake-Protokoll, ein schnelles Layer-2-Ethernet-Protokoll, das für Punkt-zu-Punkt-Verbindungen ausgelegt ist. Das bedeutet, dass er an die dedizierten dSnake Ports der Systeme GLD und Qu angeschlossen werden kann.
Für QU-, SQ und Avantis-Besitzer
Das Allen & Heath AR2412 Audio-Rack ist speziell für die Verwendung mit einem Allen & Heath Digitalmischpult aus der Qu-, SQ- oder der Avantis Serie konzipert. Eine Nutzung mit der GLD-Serie ist auch möglich.
Besonders praktisch ist der Monitorausgang, an dem sich Monitormischer der Allen & Heath ME-Serie anschließen lassen. So kann der Musiker seinen Monitor-Mix selbständig regeln.
Das AR2412 arbeitet mit einer festen Sample-Rate von 48 kHz und ist somit nicht mit den 96-kHz-fähigen I/O Modulen aus der DX- u. DT-Serie kombinierbar.
