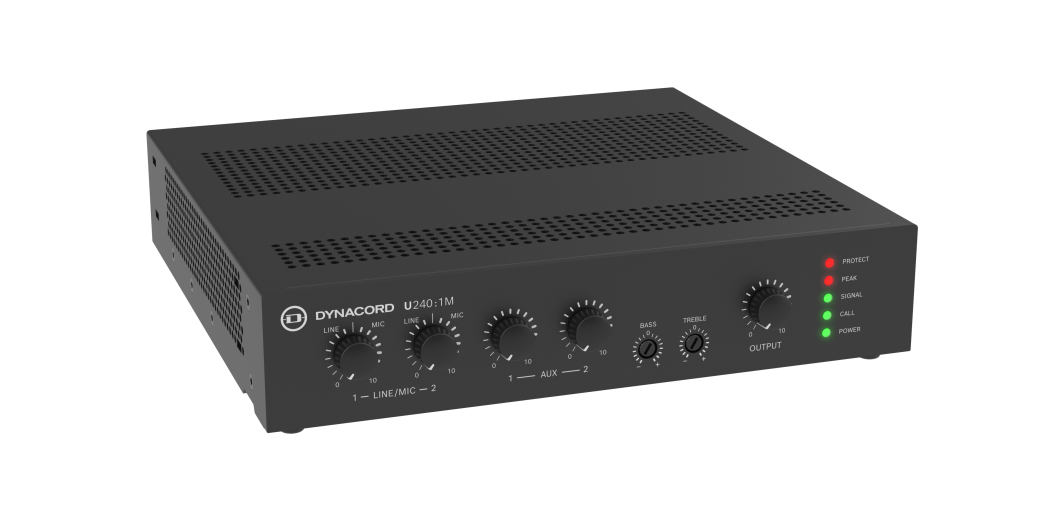

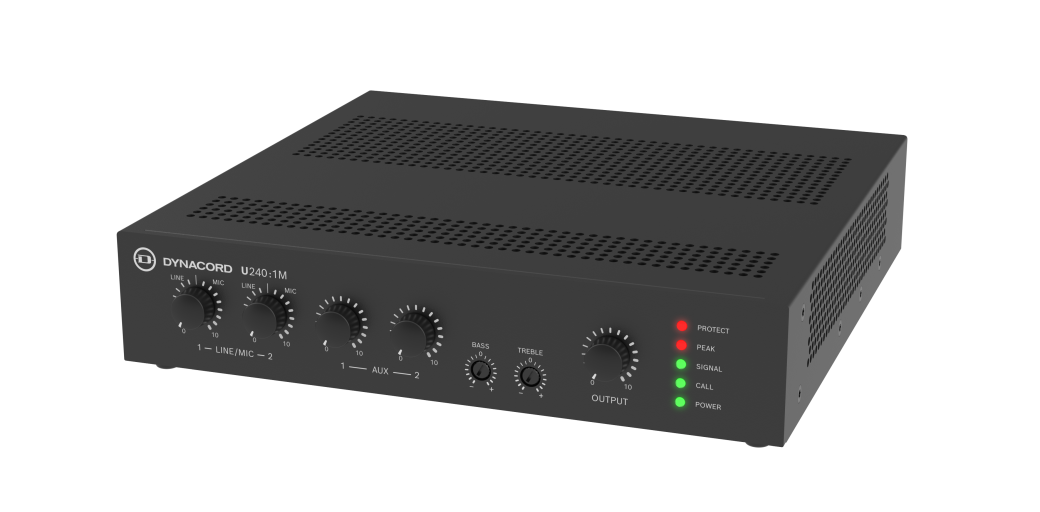

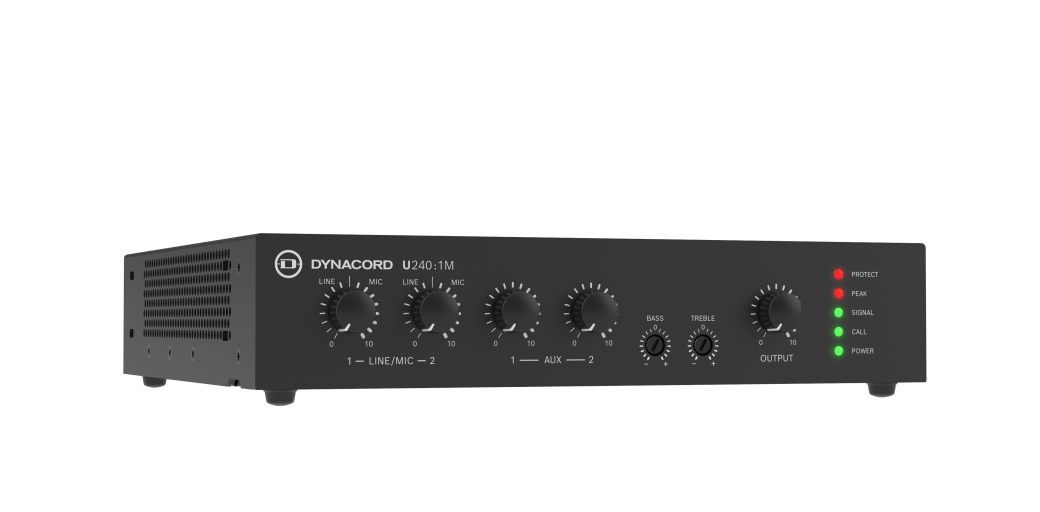

Dynacord U240:1M Mischverstärker

Mischverstärker - Dynacord U240:1M

Features:

• 2 Mic-Eingänge mit schaltbarer Phantomspeisung + 2 AUX-Eingänge
• Volle Ausgangsleistung bei 4Ω, 8Ω, 70 V und 100 V
• EMG-Prioritätseingang, der sicherstellt, dass wichtige Nachrichten klar gehört werden
• Kontakt mit 2-Ton-Gong bei der Verwendung mit einer Sprechstelle
• Schaltbarer 120 Hz Hochpassfilter für Sprachanwendungen
• Platzsparendes, kompaktes ½-19" Rack-Design
• VOX-Ducking, das die Hintergrundmusiklautstärke automatisch absenkt
• Fernaktivierung des Standby-Modus mit Remote OFF (Standby), zur Steigerung der Energieeffizienz

Technische Daten:

• Netzstromversorgung: Spannung 100 VAC - 240 VAC, 50/60 Hz
• Leistung: 800 VA
• Verbrauch: Standby (Remote OFF aktiv) 1,25 W, Leerlauf 11 W / 12 W
• Fernspeisung (ON/OFF Stand by): 2-polig, Eurostyle, Kontaktschluss
• Frequenzgang: -3 dB ref. 1 kHz
• Jeder Eingang zu Ausgang: <10 Hz - 22 kHz
• Jeder Eingang zum LINE-Ausgang: <10 Hz - 65 kHz
• Verzerrung: <1% bei maximaler Ausgangsleistung, 1 kHz
• Topologie der Ausgangsstufe: Klasse D
• Entzerrung: (Bassabschwächung) ±12 dB / 150 Hz - 3 dB (100 Hz), (Höhenabsenkung) ±12 dB / 5 kHz - 3 dB (10 kHz)
• Filter: LO-CUT dauerhaft f=20 Hz, 12 dB/Okt., LO-CUT schaltbar, zuschaltbar f=120 Hz, 12 dB/Okt.

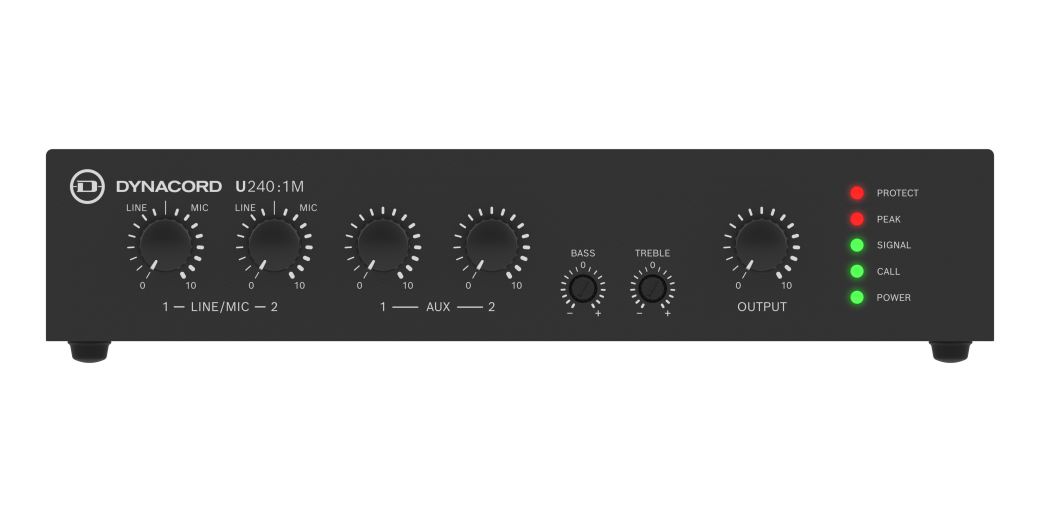

• Status-LEDs auf der Vorderseite:
• - Protect (Rot) Schutz, Kurzschluss
• - Peak (Rot) 1 dB vor Übersteuerung (Eingang und Ausgang)
• - Signal (Grün) Eingangs- und Ausgangssignal
• - Ruf (Grün) EMG / Prioritätstrigger / Vox-Eingang aktiv
• - Power (Grün) Einschaltzustand
• - DIP-Schalter EMG (HiZ/Line Level), Zweiton-Gong (EIN/AUS), HPF (120 Hz), VOX (EIN/AUS), Phantomspeisung (+48 V/AUS) Ausgang (HiZ/LowZ), Verstärkermodus (70 V/100 V; 4Ω/8Ω)
• Schutzvorrichtungen:
• - Verstärker: Audiobegrenzer, Hochtemperatur-, DC-, HF-, Kurzschluss- und Überstromschutz
• - Schaltnetzteil (µPC-gesteuert): Netzüber-/unterspannungsschutz, Einschaltstrombegrenzer, Netzüberstrom, Hochtemperatur
• - Fernausschaltung: Kontaktschließung
• Anzahl Eingänge: 2 Mic/Line, 2 Aux (+EMG)
• MIC / Sprechstelle: -68 dBu (300 µV)
• AUX (nur L oder R): -22 dBu (60 mV)
• AUX (Stereo) (L und R): -28 dBu (30 mV)
• MIC / Sprechstelle: +8 dBu
• MIC / Sprechstelle: 10 kΩ
• AUX: 4,7 kΩ
• EMG (Leitung): >15 kΩ
• EMG (HiZ): >470 kΩ
• LINE (L und R): 75 Ω
• Rauschen, MIC-Eingang zu Ausgang, A-bewertet, (HiZ 100 V): -60 dBu

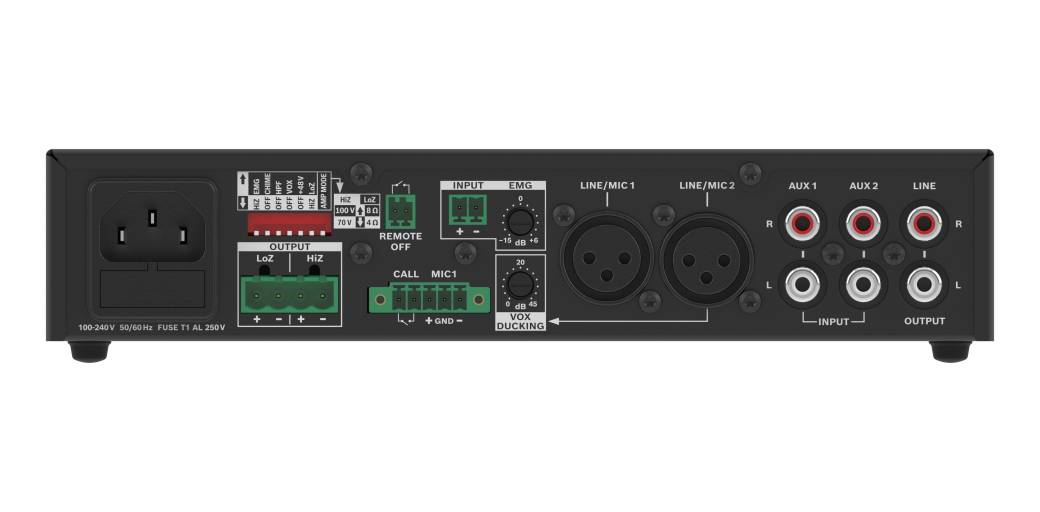

• Eingang 1:
• - Typ: Mic/Line, Kontaktüberbrückung mit Gong
• - Anschluss: 3-polig XLR, symmetrisch / 5-polig Eurostyle, symmetrisch (3-polig für Eingang, 2-polig für Trigger)
• - Dynamikbereich: 61 dB (Mikrofonverstärkung min - max)
• - S/N (A-bewertet): ≥98 dB
• - Phantomspeisung, schaltbar: 48 V DC
• Eingang 2:
• - Typ: Mikrofon/Line, VOX-Ducker-Überbrückung
• - Anschluss: 3-polig XLR, symmetrisch
• - VOX Ducking: Ducking-Regler 0 dB - -45 dB
• - VOX Schwellwert: -60dBu - +8 dBu, einstellbar
• - Dynamikbereich: 61 dB (Mikrofonverstärkung min - max)
• - S/N (A-bewertet): ≥98 dB
• - Phantomspeisung, schaltbar: 48 V DC
• Eingang 3:
• - Typ: Leitung
• - Anschluss: RCA (chinch), Stereo umgewandelt in Mono, unsymmetrisch
• - S/N (A-bewertet): ≥98 dB
• Eingang 4:
• - Typ: Leitung
• - Anschluss: RCA (chinch), Stereo umgewandelt in Mono, unsymmetrisch
• - S/N (A-bewertet): ≥98 dB
• EMG-Eingang:
• - Typ: Leitung; 100 V
• - Anschluss: 2-polig, symmetrisch
• - S/N (A-bewertet): ≥98 dB
• Lautsprecherausgang:
• - Stecker: 4-polig Eurostyle (2-polig für LowZ, 2-polig für HiZ)
• - Nennausgangsleistung: 240 W
• - Maximale Ausgangsspannung, 1 kHz, THD=0,5%, unbelastet: 4 Ω 8 Ω 70 V 100 V, 31 VRMS 45 VRMS
• IEC-Schutzklasse: Klasse I (geerdet)
• Abmessungen (HxBxT), ohne Zubehör: 44,2 mm x 218 mm x 217,7 mm
• Nettogewicht (ohne Zubehör): 1,85 kg
• Nettogewicht (mit Zubehör): 2,31 kg
• Montage: Freistehend; 19„-Rack; Rack seitlich; halbes 19“-Rack; Tischgerät; Untertischgerät
• Kühlungskonzept: Lüfterlos (Konvektionskühlung)
• Betriebstemperatur:  -5°C - 45°C
• Lagertemperatur: -40°C - 70°C

Der neue U120:1M ist ein 120 W Mischverstärker, der speziell auf die Anforderungen kleiner bis mittelgroßer Installationen zugeschnitten ist, bei denen es auf Qualität, Leistung und Zuverlässigkeit ankommt.

Dieser Mischverstärker eignet sich ideal für Hintergrundmusik und kristallklare Sprachansagen und ist somit perfekt geeignet für verschiedene Umgebungen wie Bars, Restaurants, Einzelhandelsgeschäfte, Bildungseinrichtungen, Gotteshäuser, Museen, Galerien, Verkehrsknotenpunkte und Konferenzzentren.

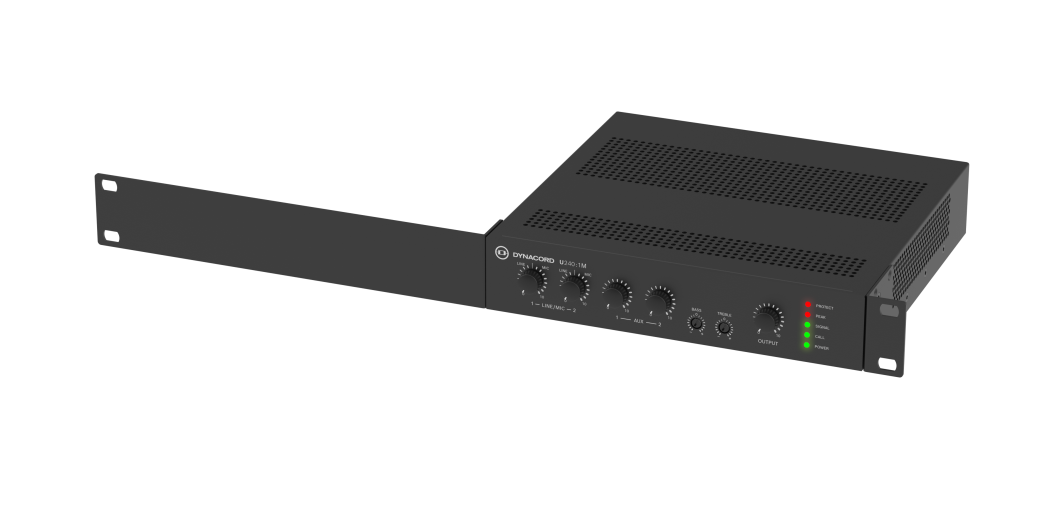

Dank seiner kompakten Größe mit nur einer Höheneinheit und einer halben Rackbreite bietet der U120:1M zahlreiche Installationsmöglichkeiten, selbst in räumlich eingeschränkten Umgebungen. Die mitgelieferten Halterungen ermöglichen die Einzelinstallation beispielsweise auf oder unter einem Tisch, oder in einem Rack.

Bei nebeneinander montierten Verstärkern im Rack lassen sich Kanalanzahl und Ausgangsleistung effektiv in nur einer Höheneinheit verdoppeln.
