Limex Splitbox für App Austeller



Limex Splitbox für App Austeller
kompatibel mit MPRX

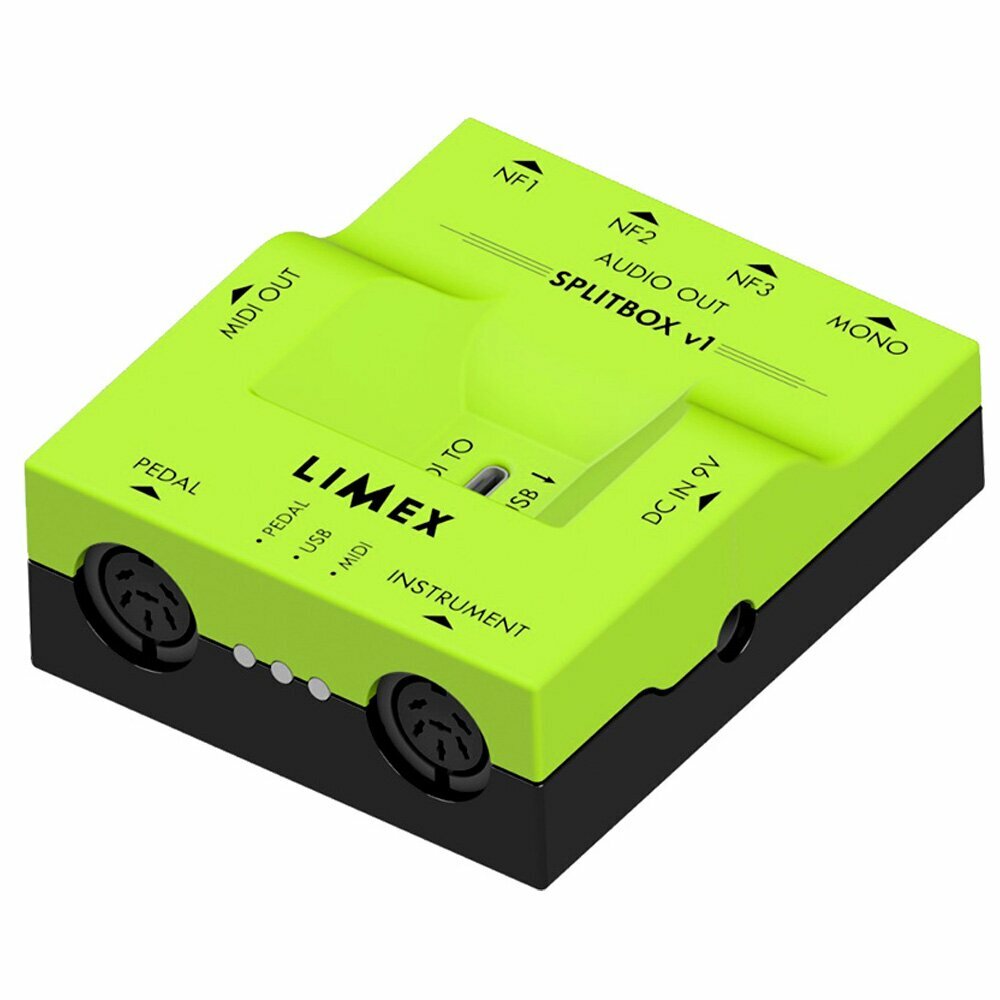

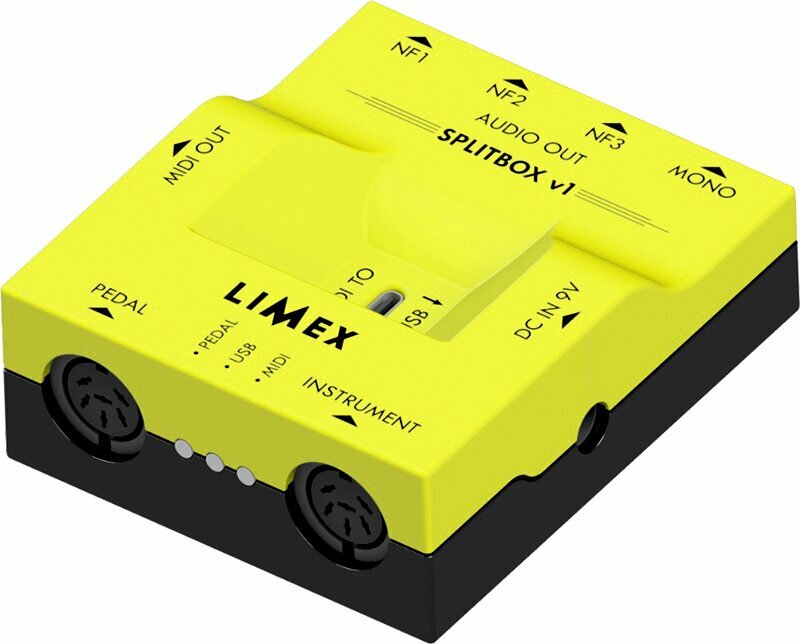

Funktionsbeschreibung:
1 NF1 Ausgang 1 vom LIMEX MIDI/MIKRO System.
2 NF2 Ausgang 2 vom LIMEX MIDI/MIKRO System.
3 NF3 Ausgang 3 vom LIMEX MIDI/MIKRO System. Dieser Ausgang ist abhängig vom Instrumentrouting.
4 MONO MONO-Ausgang von allen LIMEX MIDI/MIKRO Signalen. Ist nützlich wenn z.B. an einem Mischpult nur ein Eingang zur Verfügung steht.
5 USB-Anschluss Mit diesen USB Anschluss kann ein LIMEX MIDI-System mit einem Computer oder Tablet verbunden werden. Damit ist es möglich MIDI-Signale zwischen dem LIMEX MIDI-System MPRX und einem Computer bzw. Tablet auszutauschen. Ein Datentransfer wird mit der blauen USB - LED angezeigt.
6 MIDI OUT MONO-Ausgang. Hier werden die MIDI-Signale, welche entweder vom LIMEX MIDI System MPRX oder vom Computer/Tablet kommen, ausgegeben.
7 DC IN 9V Anschluss eines LIMEX Netzteils mit 9 Volt. Dieses versorgt auch das LIMEX MIDI/MIKRO System.
8 PEDAL Anschluss für ein LIMEX Fusspedal. Ein Datentransfer wird mit der roten PEDAL - LED angezeigt.
9 INSTRUMENT 6 poliger DIN-Anschluss für ein LIMEX MIDI/MIKRO System. Ein Datentransfer wird mit der grünen MIDI - LED angezeigt.
